YE2系列高效三相异步电动机
产品技术特性产品的电气性能数据产品的机械尺寸数据
产品特性
       全封闭自扇冷却式三相异步电动机，设计要求符合IEC、GB等相关标准要求；
       外壳材料为灰铸铁，接线盒可选配钢板接线盒；
       电动机效率达到GB18613-2012标准能效等级三级及IEC60034-30标准的IE2效率等级要求；
       H80-H132电机，驱动端标配采用骨架油封进行密封并可选配采用油封进行密封，H160以上电机驱动端采用油封进行密封作为标配；
       特定绕组设计可支持多种电压（50HZ或60HZ）；
       可承受1.5倍额定电流达2分钟（IEC60034-1）；
       可选配防潮加热带（空间加热器）；
       可选配PTC或PT100等热敏元件进行绕组或轴承热保护。

Product Features
Fully enclosed self-fan cooling three-phase asynchronous motor, the design requirements meet the relevant standards of IEC, GB, etc.;
The outer casing material is gray cast iron, and the junction box can be equipped with a steel junction box;
Motor efficiency meets GB18613-2012 standard energy efficiency rating 3 and IEC60034-30 standard IE2 efficiency rating requirements;
H80-H132 motor, the drive end is equipped with a skeleton oil seal for sealing and optionally with an oil seal for sealing. The motor drive end of H160 or above is sealed with an oil seal as a standard;
The specific winding design can support a variety of voltages (50HZ or 60HZ);
can withstand 1.5 times rated current for 2 minutes (IEC60034-1);
Optional with moisture-proof heating belt (space heater);
Optional PTC or PT100 thermal elements for winding or bearing thermal protection.

产品优势
       效率提高
       通过新型的绕组设计，并采用损耗低的硅钢材料，减少电机的损耗，提高电机效率，节约用电为客户提高经济效益并有利于减少能源消费，保护环境；
       可靠的质量和优良的电机性能
       为确保良好的绝缘性能，增加电机的使用寿命，标准电机采用F级绝缘系统并按B级考核（80k）；
       电压、效率
       标准电机的供电电压和频率符合IEC60034-1标准中规定的A类电压和频率误差要求，充许电压偏差为±5%，频率偏差±2%；
       额定输出
       额定输出是指符合IEC60034-1标准的要求，冷却介质温度（CT）为40℃，设备安装地点的海拔高度在1000m以下的情况，连续工作可以充许的输出。根据IEC60034-1标准的要求，该系列电动机在额定电压和频率下能承受1.5倍额定电流持续2分钟。

Product Advantage
Efficiency improvements
Through the new winding design, and the use of low-loss silicon steel materials, reduce motor losses, improve motor efficiency, save electricity for customers to improve economic efficiency and help reduce energy consumption, protect the environment; Br />     Reliable quality and excellent motor performance
To ensure good insulation performance, increase the service life of the motor, the standard motor uses Class F insulation system and is assessed according to Class B (80k);
Voltage, efficiency
The standard motor supply voltage and frequency meet the Class A voltage and frequency error requirements specified in the IEC60034-1 standard, the allowable voltage deviation is ± 5%, frequency deviation ± 2%;
Rated output
Rated output refers to the requirements of IEC60034-1 standard, the cooling medium temperature (CT) is 40 °C, the altitude of the equipment installation location is below 1000m, continuous output can be allowed to output. According to the requirements of IEC60034-1, this series of motors can withstand 1.5 times the rated current for 2 minutes at rated voltage and frequency.

应用领域
       可用于驱动各种通用机械如机床、空压机、水泵、风机、减速机、传输带、矿山机械、冶金设备等。不含易燃，易爆或腐蚀性气体场合。

Product application area
Can be used to drive a variety of general machinery such as machine tools, air compressors, pumps, fans, reducers, conveyor belts, mining machinery, metallurgical equipment. Contains no flammable, explosive or corrosive gases.

产品技术标准
       名称Title IEC标准
IEC standard		 中国国家标准
Chinese standard
旋转电动机定额和性能
Rotating electrical machines-Part I:Rating and performance		 IEC 60034-1 GB 755
旋转电动机损耗与效率确定的标准测试方法
losses and efficiency from tests（excluding machines for traction vehicles）		 IEC 60034-2 GB/T 1032
旋转电机整体结构的防护等级（IP代码）分级
Rotating electrical machines-Part 5:Deg rees of protection provided by theintegral design of rotating electrical machines（IP code） -Classification		 IEC 60034-5 GB/T 4942.1
旋转电动机冷却方法
Rotating electrical machines-Part6: Methods of cooling（ IC Code）		 IEC 60034-6 GB/T 1993
旋转电动机结构犁式、安装型式及接线盒位置的分类（IM代码）
Rotating electrical machines-Part7: Classification of types of construction, mounting arrangements and terminal box position（ IM Code）		 IEC 60034-7 GB/T 997
旋转电动机旋转电机线端标志与旋转方向
Rotating electrical machines-Part8: Terminal markings and direction of rotation		 IEC 60034-8 GB/T 1971
旋转电机噪声测定方法及限值第9部分：噪声限值
Rotating electrical machines-Part9: Noise limits		 IEC 60034-9 GB 10069.3
轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值
Rotating electrical machines-Part14: Mechanical vibration of certain machines with shaft heights 56 mm and higher- Measurement, evaluation and limits of vibration severity		 IEC 60034-14 GB 10068
旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080
Rotating electrical machines-Partl: Frame numbers 56 t0 400 and flange numbers 55 to 1080		 IEC 60072-1 GB/T 4772.1
中小型旋转电机安全耍求
Safety requirments of samll and medium size rotating electrical machines		   GB 144711
旋转电动机温升
Electrical insulation-Thermal classification		 IEC 60085 GB/T 11021
电工电子产品自然环境条件温度和湿度
Classification of environmental conditions Part 2-1: Environmental conditions appearing in natu re-Temperature and humidity		 IEC 60072-2-1 GB/T 4797.1
标准电压
Standard voltages		 IEC 60038 GB/T 156

产品使用环境
环境
适台IP55防护等级的安装
低于或等于海拔1000米
环境温度在-15℃-40℃
相对湿度		 Operating Environment
Suitable for IP55 installations
Aititude not exceeding 1000m
Ambient temperature -15℃ - 40℃
 Relative humidity

温度 Temperature 相对湿度 Relative Humidity
-15℃ ≤ T ≤ 20℃ 100%
20℃ ≤ T ≤ 30℃ 95%
30℃ ≤ T ≤ 40℃ 55%

如果环境温度和海拔高度不同，电机功率要考虑以下系数作选型
  <30℃ 30℃~40℃ 45℃ 50℃ 55℃ 60℃
1000m 1.07 1.00 0.96 0.92 0.87 0.82
1500m 1.04 0.97 0.93 0.89 0.84 0.79
2000m 1.00 0.94 0.90 0.86 0.82 0.77
2500m 0.96 0.90 0.86 0.83 0.78 0.74
3000m 0.92 0.86 0.82 0.79 0.75 0.70
3500m 0.88 0.82 0.79 0.75 0.71 0.67
4000m 0.82 0.77 0.74 0.71 0.67 0.63


型号 功率 (kW) 转速(RPM) 电压 (V) 电流 (A) 起动电流倍数 (%) 起动转矩 (%) 最大转矩 (%) 效率 (%) 功率因数 转动惯量 (kg.m-2) 重量(kg)
YE2-80K2 0.75 2845 230 2.9 700 220 230 77.4 0.83 0.0011 17
YE2-80G2 1.1 2845 230 4.2 740 220 230 79.6 0.83 0.0013 18
YE2-80G4 0.75 1415 230 3.4 650 230 230 79.6 0.7 0.0017 19
YE2-90S2 1.5 2875 230 5.6 700 220 230 81.3 0.83 0.0019 23
YE2-90L2 2.2 2865 230 8.0 700 220 230 83.2 0.83 0.0022 26
YE2-90S4 1.1 1410 230 4.8 650 230 230 81.4 0.7 0.0021 23
YE2-90L4 1.5 1420 230 6.3 710 250 280 82.8 0.72 0.0027 29
YE2-90S6 0.75 925 230 3.4 550 200 230 75.9 0.72 0.0032 24
YE2-90L6 1.1 920 230 4.8 550 200 230 78.1 0.73 0.0041 26
YE2-100L2 3 2860 400 5.9 750 220 250 84.6 0.87 0.0043 34
YE2-100L4 2.2 1420 230 8.2 710 250 280 84.3 0.8 0.0054 35
YE2-100LX4 3 1440 400 6.5 780 250 280 85.5 0.78 0.0067 39
YE2-100L6 1.5 930 230 6.5 550 200 220 79.8 0.73 0.0085 34
YE2-112M2 4 2880 400 7.6 750 220 250 85.8 0.88 0.0065 41
YE2-112M4 4 1445 400 8.5 750 250 280 86.6 0.78 0.0086 46
YE2-112M6 2.2 945 230 8.9 650 210 220 81.8 0.76 0.0133 40
YE2-132S2 5.5 2925 400 10.4 750 220 250 87 0.88 0.0146 63
YE2-132SX2 7.5 2930 400 15.8 750 220 250 88.1 0.88 0.0157 68
YE2-132S4 5.5 1460 400 11.9 720 250 280 87.7 0.8 0.0205 68
YE2-132M4 7.5 1450 400 15.3 720 250 280 88.7 0.8 0.0296 80
YE2-132S6 3 965 400 6.8 650 210 250 83.3 0.76 0.0372 60
YE2-132M6 4 965 400 9.0 650 210 250 84.6 0.76 0.0489 77
YE2-132MX6 5.5 965 400 12.0 650 200 250 86 0.77 0.0585 81
YE2-160M2 11 2935 400 20.0 750 220 250 89.4 0.89 0.0549 113
YE2-160MX2 15 2935 400 26.9 750 220 250 90.3 0.89 0.0635 123
YE2-160L2 18.5 2935 400 32.6 750 220 250 90.9 0.9 0.0725 141
YE2-160M4 11 1455 400 21.3 760 210 280 89.8 0.83 0.0724 125
YE2-160L4 15 1465 400 28.1 690 210 280 90.6 0.85 0.0929 146
YE2-160M6 7.5 970 400 16.8 650 200 230 87.2 0.74 0.1212 114
YE2-160L6 11 970 400 23.6 640 200 230 88.7 0.76 0.1452 135
YE2-180M2 22 2950 400 38.6 750 220 250 91.3 0.9 0.1025 180
YE2-180M4 18.5 1470 400 34.4 750 210 280 91.2 0.85 0.1350 179
YE2-180L4 22 1470 400 40.8 750 210 280 91.6 0.85 0.1360 195
YE2-180L6 15 975 400 30.6 700 210 230 89.7 0.79 0.2285 185
YE2-200L2 30 2950 400 52.9 750 200 220 92 0.89 0.1730 232
YE2-200LX2 37 2950 400 65.6 750 200 230 92.5 0.88 0.1950 246
YE2-200L4 30 1465 400 54.6 710 180 280 92.3 0.86 0.2450 248
YE2-200L6 18.5 980 400 37.4 700 210 240 90.4 0.79 0.3420 252
YE2-200LX6 22 980 400 43.1 700 210 240 90.9 0.81 0.3860 310
YE2-225M2 45 2960 400 77.7 750 200 230 92.9 0.9 0.3250 315
YE2-225S4 37 1470 400 68.6 660 180 280 92.7 0.84 0.3900 304
YE2-225M4 45 1475 400 83.1 660 180 280 93.1 0.84 0.4500 337
YE2-225M6 30 980 400 57.6 700 200 230 91.7 0.82 0.6250 303
YE2-250M2 55 2970 400 96.8 750 200 230 93.2 0.88 0.3950 390
YE2-250M4 55 1475 400 99.9 660 210 280 93.5 0.85 0.6400 395
YE2-250M6 37 980 400 69.0 700 210 250 92.2 0.84 0.9850 405
YE2-280S2 75 2970 400 132.7 750 200 230 93.8 0.87 0.6830 540
YE2-280M2 90 2975 400 158.7 750 200 230 94.1 0.87 0.7650 570
YE2-280S4 75 1480 400 130.9 760 210 280 94 0.88 1.0450 600
YE2-280M4 90 1485 400 155.0 710 210 280 94.2 0.89 1.3960 660
YE2-280S6 45 985 400 84.4 700 210 250 92.7 0.83 1.7320 465
YE2-280M6 55 985 400 102.7 700 210 250 93.1 0.83 1.9650 540
YE2-315S2 110 2975 400 187.1 710 180 230 94.3 0.9 1.5580 960
YE2-315M2 132 2975 400 223.8 710 180 220 94.6 0.9 1.7260 1010
YE2-315L2 160 2980 400 273.7 710 180 220 94.8 0.89 1.9410 1120
YE2-315LX2 200 2985 400 337.6 710 180 220 95 0.9 2.2120 1200
YE2-315S4 110 1485 400 195.4 710 210 220 94.5 0.86 3.4800 960
YE2-315M4 132 1485 400 228.6 690 210 220 94.7 0.88 3.6780 1040
YE2-315L4 160 1485 400 279.7 690 210 220 94.9 0.87 4.4720 1140
YE2-315LX4 200 1485 400 348.9 690 210 220 95.1 0.87 4.8560 1250
YE2-315S6 75 985 400 135.9 700 200 220 93.7 0.85 3.7230 900
YE2-315M6 90 985 400 160.7 700 200 220 94 0.86 4.5260 980
YE2-315L6 110 985 400 195.8 670 200 220 94.3 0.86 5.1570 1160
YE2-315LX6 132 985 400 236.9 670 200 220 94.6 0.85 5.6850 1210
YE2-355M2 250 2985 400 426.8 710 160 220 95 0.89 3.8490 1760
YE2-355L2 280 2990 400 472.7 710 160 220 95 0.9 3.9490 1870
YE2-355LX2 315 2990 400 531.8 710 160 220 95 0.9 3.9950 1920
YE2-355LY2 355 2990 400 592.7 750 140 200 95 0.91 4.1250 1975
YE2-355M4 250 1485 400 426.3 690 210 220 95.1 0.89 7.3640 1740
YE2-355L4 280 1490 400 477.5 710 210 220 95.1 0.89 8.0140 1830
YE2-355LX4 315 1490 400 531.2 690 210 220 95.1 0.9 9.1000 1975
YE2-355LY4 355 1490 400 598.7 690 210 220 95.1 0.9 9.6000 2148
YE2-355M6 160 990 400 283.3 670 190 200 94.8 0.86 9.5700 1770
YE2-355L6 200 990 400 353.3 670 190 200 95 0.86 9.8900 1870
YE2-355LX6 250 990 400 436.6 670 190 200 95 0.87 11.1000 1900
YE2-355LY6 280 990 400 483.4 670 190 200 95 0.88 11.3000 1980

YE2-IE2 SERIES

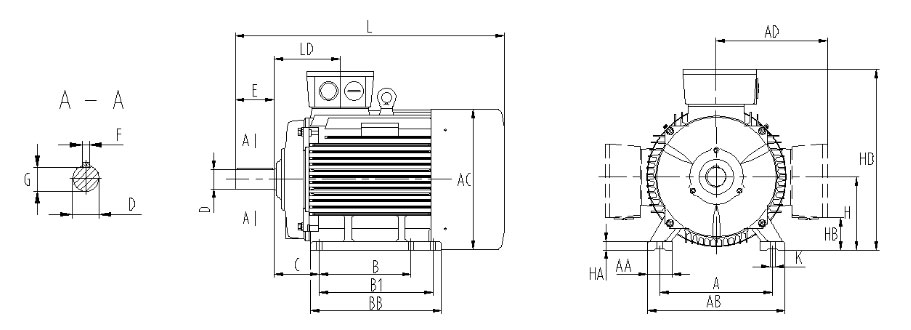

B3：Dimension  Drawings

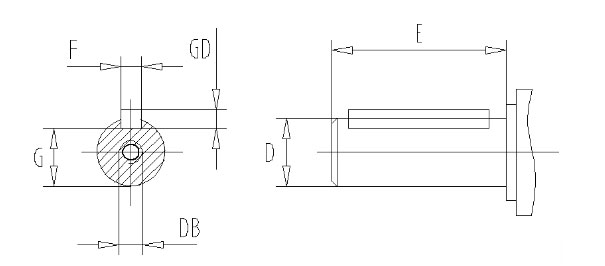

The shaft dimension will be showed in anther table
Frame Pole Mounting dimension Overall dimension
A B B1 C H K AA AB AC AD BB HA HB HD L LD
上出线 左右出线
80 2-8 125 100 - 50 80°-0.5 10 35 160 160 145 130 12 36 225 160 280 75
90S 2-8 140 100 - 56 90°-0.5 10 36 180 180 155 140 12 50 245 180 335 75
90L 2-8 140 125 - 56 90°-0.5 10 36 180 180 155 165 12 50 245 180 360 75
100L 2-8 160 140 - 63 100°-0.5 12 40 200 200 180 175 14 55 280 200 395 83
112M 2-8 190 140 - 70 112°-0.5 12 45 230 220 190 180 15 60 305 222 420 87
132S 2-8 216 140 - 89 132°-0.5 12 55 265 260 220 190 18 65 355 262 465 102
132M 2-8 216 178 - 89 132°-0.5 12 55 265 260 220 230 18 65 355 262 505 102
160M 2-8 254 210 - 108 160°-0.5 15 65 315 315 265 260 20 81 425 385 608 146
160L 2-8 254 254 - 108 160°-0.5 15 65 315 315 265 305 20 81 425 385 652 146
180M 2.4 279 241 - 121 180°-0.5 15 70 350 360 280 315 22 105 460 420 690 161
180L 4-8 279 279 - 121 180°-0.5 15 70 350 360 280 350 22 105 460 420 730 161
200L 2-8 318 305 - 133 200°-0.5 19 70 390 400 310 370 25 85 510 475 760 186
225S 4-8 356 286 - 149 225°-0.5 19 75 435 450 335 370 28 110 555 535 810 189
225M 2 356 311 - 149 225°-0.5 19 75 435 450 335 395 28 110 555 535 805 189
4-8 356 311 - 149 225°-0.5 19 75 435 450 335 395 28 110 555 535 835 189
250M 2 406 349 - 168 250°-0.5 24 80 485 485 375 445 30 110 625 570 910 207
4-8 406 349 - 168 250°-0.5 24 80 485 485 375 445 30 120 625 570 910 207
280S 2 457 368 - 190 280°-1.0 24 85 545 550 405 490 35 142 685 660 985 215
4-8 457 368 - 190 280°-1.0 24 85 545 550 405 490 35 142 685 660 1005 215
280M 2 457 419 - 190 280°-1.0 24 85 545 550 405 540 35 142 685 660 1030 215
4-8 457 419 - 190 280°-1.0 24 85 545 550 405 540 35 142 685 660 1060 215
315S 2 508 406 - 216 315°-1.0 28 120 630 625 530 570 45 110 845 750 1180 257
4-8 508 406 - 216 315°-1.0 28 120 630 625 530 570 45 110 845 750 1210 257
315M 2 508 457 508 216 315°-1.0 28 120 630 625 530 680 45 110 845 750 1290 257
315L 4-8 508 457 508 216 315°-1.0 28 120 630 625 530 680 45 110 845 750 1320 257
355 2 610 560 630 254 355°-1.0 28 120 730 700 615 750 52 110 970 810 1526 284
4-8 610 560 630 254 355°-1.0 28 120 730 700 615 750 52 110 970 810 1556 284

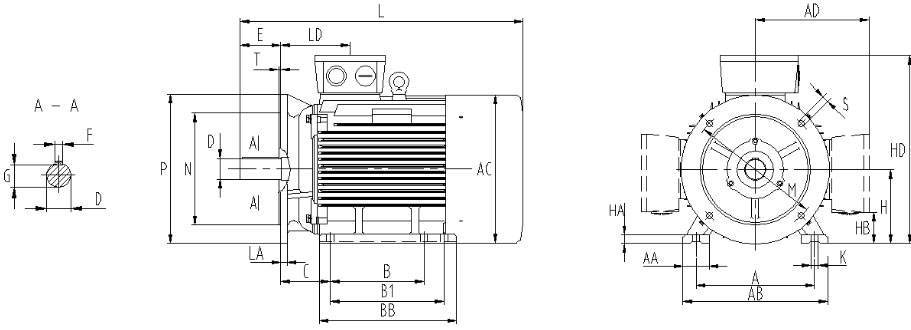

B35：Dimension  Drawings
The shaft dimension will be showed in anther table

Frame Pole Mounting dimension Overall dimension
A B B1 C H K M N P R S T AA AB AC AD BB HA HB HD L LA LD
上出线 左右出线
80 2-8 125 100 - 50 80°-0.5 10 165 130 200 0 4-Φ12 4 35 160 160 145 130 12 36 225 160 280 12 75
90S 2-8 140 100 - 56 90°-0.5 10 165 130 200 0 4-Φ12 4 36 180 180 155 140 12 50 245 180 335 12 75
90L 2-8 140 125 - 56 90°-0.5 10 165 130 200 0 4-Φ12 4 36 180 180 155 165 12 50 245 180 360 12 75
100L 2-8 160 140 - 63 100°-0.5 12 215 180 250 0 4-Φ15 4 40 200 200 180 175 14 55 280 200 395 13 83
112M 2-8 190 140 - 70 112°-0.5 12 215 180 250 0 4-Φ15 4 45 230 220 190 180 15 60 305 222 420 14 87
132S 2-8 216 140 - 89 132°-0.5 12 265 230 300 0 4-Φ15 4 55 265 260 220 190 18 65 355 262 465 14 102
132M 2-8 216 178 - 89 132°-0.5 12 265 230 300 0 4-Φ15 4 55 265 260 220 230 18 65 355 262 505 14 102
160M 2-8 254 210 - 108 160°-0.5 15 300 250 350 0 4-Φ19 5 65 315 315 265 260 20 81 425 385 608 15 146
160L 2-8 254 254 - 108 160°-0.5 15 300 250 350 0 4-Φ19 5 65 315 315 265 305 20 81 425 385 652 15 146
180M 2.4 279 241 - 121 180°-0.5 15 300 250 350 0 4-Φ19 5 70 350 360 280 315 22 105 460 420 690 15 161
180L 4-8 279 279 - 121 180°-0.5 15 300 250 350 0 4-Φ19 5 70 350 360 280 350 22 105 460 420 730 15 161
200L 2-8 318 305 - 133 200°-0.5 19 350 300 400 0 4-Φ19 5 70 390 400 310 370 25 85 510 475 760 17 186
225S 4-8 356 286 - 149 225°-0.5 19 400 350 450 0 8-Φ19 5 75 435 450 335 370 28 110 555 535 810 20 189
225M 2 356 311 - 149 225°-0.5 19 400 350 450 0 8-Φ19 5 75 435 450 335 395 28 110 555 535 805 20 189
4-8 356 311 - 149 225°-0.5 19 400 350 450 0 8-Φ19 5 75 435 450 335 395 28 110 555 535 835 20 189
250M 2 406 349 - 168 250°-0.5 24 500 450 550 0 8-Φ19 5 80 485 485 375 445 30 110 625 570 910 22 207
4-8 406 349 - 168 250°-0.5 24 500 450 550 0 8-Φ19 5 80 485 485 375 445 30 120 625 570 910 22 207
280S 2 457 368 - 190 280°-0.1 24 500 450 550 0 8-Φ19 5 85 545 550 405 490 35 142 685 660 985 22 215
4-8 457 368 - 190 280°-0.1 24 500 450 550 0 8-Φ19 5 85 545 550 405 490 35 142 685 660 1005 22 215
280M 2 457 419 - 190 280°-0.1 24 500 450 550 0 8-Φ19 5 85 545 550 405 540 35 142 685 660 1030 22 215
4-8 457 419 - 190 280°-0.1 24 500 450 550 0 8-Φ19 5 85 545 550 405 540 35 142 685 660 1060 22 215
315S 2 508 406 - 216 315°-0.1 28 600 550 660 0 8-Φ24 6 120 630 625 530 570 45 110 845 750 1180 22 257
4-8 508 406 - 216 315°-0.1 28 600 550 660 0 8-Φ24 6 120 630 625 530 570 45 110 845 750 1210 22 257
315M 2 508 457 508 216 315°-0.1 28 600 550 660 0 8-Φ24 6 120 630 625 530 680 45 110 845 750 1290 22 257
315L 4-8 508 457 508 216 315°-0.1 28 600 550 660 0 8-Φ24 6 120 630 625 530 680 45 110 845 750 1320 22 257
355 2 610 560 630 254 355°-0.1 28 740 680 800 0 8-Φ24 6 120 730 700 615 750 52 125 970 830 1526 25 284
4-8 610 560 630 254 355°-0.1 28 740 680 800 0 8-Φ24 6 120 730 700 615 750 52 125 970 830 1556 25 284

Shaft  Dimension Drawings

Frame Pole D E F G GD DB
80 2、4、6、8 19j6(+0.009 -0.004) 40 6 15.5 6 M6
90S 2、4、6、8 24j6(+0.009 -0.004) 50 8 20 7 M8
90L 2、4、6、8
100L 2、4、6、8 28j6(+0.009 -0.004) 60 24 M10
112M 2、4、6、8
132S 2、4、6、8 38k6(+0.018 -0.002) 80 10 33 8 M12
132M 2、4、6、8
160M 2、4、6、8 42k6(+0.018 -0.002) 110 12 37 M16
160L 2、4、6、8
180M 2.4 48k6(+0.018 -0.002) 14 42.5 9
180L 4、6、8
200L 2 55m6(+0.03 -0.011) 16 49 10 M20
4、6、8 16
225S 4、6、8 60m6(+0.03 -0.011) 140 18 53 11
225M 2 55m6(+0.03 -0.011) 110 16 49 10
4、6、8 60m6(+0.03 -0.011) 140 18 53 11
250M 2 60m6(+0.03 -0.011) 53 11
4、6、8 65m6(+0.03 -0.011) 58
280S 2 65m6(+0.03 -0.011) 58 11
4、6、8 75m6(+0.03 -0.011) 20 67.5 12
280M 2 65m6(+0.03 -0.011) 18 58 11
4、6、8 75m6(+0.03 -0.011) 20 67.5 12
315S 2 65m6(+0.03 -0.011) 140 18 58 11
4、6、8 80m6(+0.03 -0.011) 170 22 71 14
315M
315L		 2 65m6(+0.03 -0.011) 140 18 58 11
4、6、8 80m6(+0.03 -0.011) 170 22 71 14
355 2 75m6(+0.03 -0.011) 140 20 67.5 12
4、6、8 95m6(+0.035 -0.013) 170 25 86 14


上一篇：YE3系列高效三相异步电动机
下一篇：Y2A系列铝壳三相异步电动机

Related Products

相关产品

Copy right © 2019 无锡精进动力科技有限公司 版权所有 网站制作：无锡网科
